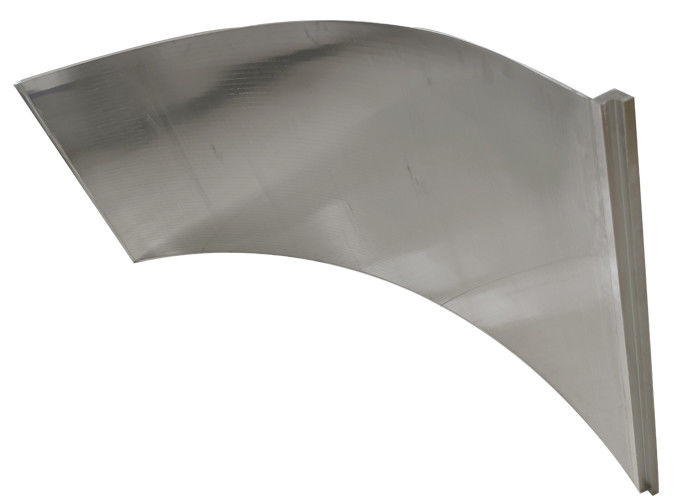

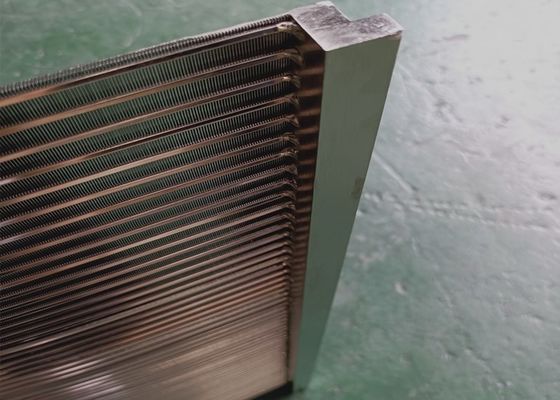

การบำบัดน้ำและน้ำทิ้ง Static 304L Sieve Bend Profile Wire Screen

สำหรับการบำบัดน้ำและน้ำทิ้ง ตะแกรงตะแกรงโค้งแบบคงที่

หน้าจอลวดลิ่ม คำอธิบาย

Static Sieve Bend Wedge Wire Screen เรียกอีกอย่างว่า Curved sieves,

แบ่งออกเป็นสองประเภท: ตะแกรงโค้งแรงดันและตะแกรงโค้งแรงโน้มถ่วง

หลักการประมวลผลและโครงสร้าง:

หน้าจอโค้งแรงดันเป็นหน้าจอที่มีประสิทธิภาพซึ่งอาศัยวัสดุเปียกแรงดันในการคัดกรอง

ประกอบด้วยพื้นผิวหน้าจอ กล่องสกรีน อุปกรณ์ป้อนอาหาร และเต้าเสียบ

พื้นผิวหน้าจอเป็นกุญแจสำคัญ ส่วนประกอบของหน้าจอโค้งแรงดัน

ประกอบขึ้นด้วยตะแกรงเหล็กรูปตะแกรงสแตนเลส

ระหว่างการใช้งานวัสดุเปียกจะถูกฉีดพ่นจากหัวฉีดภายใต้แรงดัน 0.2-0.4Mpa

แถบลิ่มตะแกรงสามเหลี่ยมสร้างขอบมีดขูดวัสดุเป็นชั้นบาง ๆ เพื่อให้น้ำ

และวัสดุชั้นดีจะกระจายตัวอย่างสม่ำเสมอ

เอฟเฟกต์ที่เรียกว่า "การขูด" คือการทำให้วัสดุจำแนกได้ง่าย และพื้นผิวหน้าจอทั้งหมด entire

ทำความสะอาดตัวเอง

วัสดุที่ผ่านการกรองจะถูกระบายออกจากช่องระบายตะกรัน และวัสดุที่ผ่านการคัดกรองจะเข้าสู่ช่องระบายของสารละลาย

พารามิเตอร์ประสิทธิภาพของหน้าจอ Wedge Wire:

1. มุมโค้งของพื้นผิวหน้าจอ: 120 °หรือส่วนโค้งที่เลือก

2. ความกว้างของหน้าจอ: 50um, 75um, 100um, 150um, 200um

3. ความสามารถในการจัดการวัสดุ: 34 ~ 46m3 / h4 แรงดันในการป้อน: 0.2 ~ 0.4MPa

5. ความกว้างของหน้าจอ: 585mm, 710mm, 825mm

6.รัศมีโค้งของพื้นผิวหน้าจอ: 762mm

7. พื้นผิวหน้าจอสามารถใช้ได้ทั้งสองทิศทางและมีอายุการใช้งานยาวนาน

ชื่อ	หน้าจอลวดลิ่มตะแกรงแบบคงที่
สี	สแตนเลสสีเงินหรือสามารถกำหนดเองได้ตามต้องการ คำขอเฉพาะของลูกค้า
ลิ่มลวด	0.5x1.5, 0.75x1.5,1x2,1.5x2.5,2x3,2x4,3x5 เป็นต้น
สนับสนุนร็อด	1.5x2.5,2x3,3x5,4x7,5x8 ฯลฯ
วัสดุ	สแตนเลส 304 304L 316 316L หรือตามคำขอของลูกค้า
กรอบ	ไม่มีเฟรมหรือเฟรมประเภท "L", เฟรมธรรมดา, เฟรม 5x10 มม. ฯลฯกำหนดเองสามารถใช้ได้
ความสูงของส่วนโค้ง	10 มม. 15 มม. 20 มม. 50 มม. หรือขึ้นอยู่กับขนาดของแผงหน้าจอ



หน้าจอลวดลิ่ม คุณสมบัติ:



1.ลดค่าอุปกรณ์และค่าติดตั้ง

2. ค่าบำรุงรักษาต่ำ

3. อัตราการไหลที่ดีขึ้นและการกำจัดเส้นใยที่ละเอียดยิ่งขึ้น

4. แอพพลิเคชั่นที่หลากหลาย

5.อายุหน้าจอนานขึ้น

6.ขนาดสล็อตมีตั้งแต่ 25um ถึง 20mm

7.ทำด้วยสแตนเลส 300series



ปัจจัยหน้าจอลวดลิ่มที่มีผลต่อประสิทธิภาพการคัดกรอง:



1. ขนาดของแรงดันป้อน

แรงดันป้อนควรอยู่ที่ 0.2 ~ 0.4MPaยิ่งความดันสูง ประสิทธิภาพการคัดกรองยิ่งสูงขึ้น

และยิ่งแรงดันต่ำเท่าใด ประสิทธิภาพการคัดกรองก็จะยิ่งต่ำลงเท่านั้น

2. พื้นผิวส่วนโค้งของหัวฉีดและตะแกรงควรสัมผัสกันหากความแม่นยำในการติดตั้งต่ำเกินไป

จะไม่สามารถสร้างเอฟเฟกต์การตัดได้ ดังนั้นพื้นผิวของหน้าจอจะไม่สามารถคัดกรอง

วัสดุหรือการเคลื่อนที่ของวัสดุถูกปิดกั้นและทิศทางการเคลื่อนที่เปลี่ยนไป

ในเวลานี้พื้นผิวของหน้าจอจะสูญเสียฟังก์ชันการคัดกรองวัสดุเช่นกัน

3. ผลของกระบวนการบดละเอียดก่อนตะแกรง:

ไม่สามารถบดละเอียดเกินไป มิฉะนั้น อนุภาคตะกรันที่บดจะเข้าสู่นมแป้งพร้อมกับ

เม็ดแป้งซึ่งจะช่วยเพิ่มปริมาณตะกรันในนมแป้ง



หน้าจอลวดลิ่ม การบรรจุและรายละเอียด:
